適用范圍

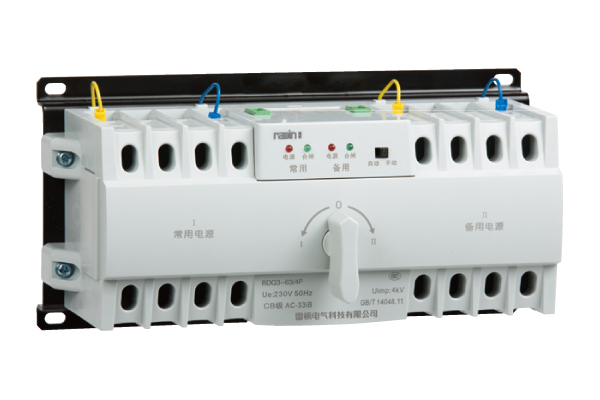

RDQ3-63A/B 屬于CB 級自動轉換開關電器，主要適用于交流50Hz，額定電壓400V，額定工作電流不大于63A 的兩路中性點接地電源系統中，因一路電源發生異常而進行電源之間的轉換，保證其供電的可靠性和安全性。
產品符合GB/T 14048.11 標準。
技術及結構特點
RDQ3-63A/B 系列自動轉換開關電器的使用類別為AC-33iB，電器等級為CB 級，其結構由兩臺小型斷路器及其附件，機械聯鎖傳動機構、自動控制器、電動操作機構等部分組成。產品均保持原有的過流保護和斷路器保護功能，可同時作為通斷及保護主電路之用。
工作條件
● 周圍空氣溫度：-5℃ ~+40℃，且24h 平均值不超過+35℃；
● 大氣條件：大氣的相對濕度在周圍最高溫度+40℃ 時不超過50%，在較低的溫度下可以有較高的濕度，在最濕月的月平均最低溫度+25℃時，該月的平均最大相對濕度為90%，并考慮到因溫度變化在表面上的凝露。
● 海拔高度：安裝地點的海拔不超過2000m；
● 污染等級：安裝地點的環境污染等級為3 級。
技術性能

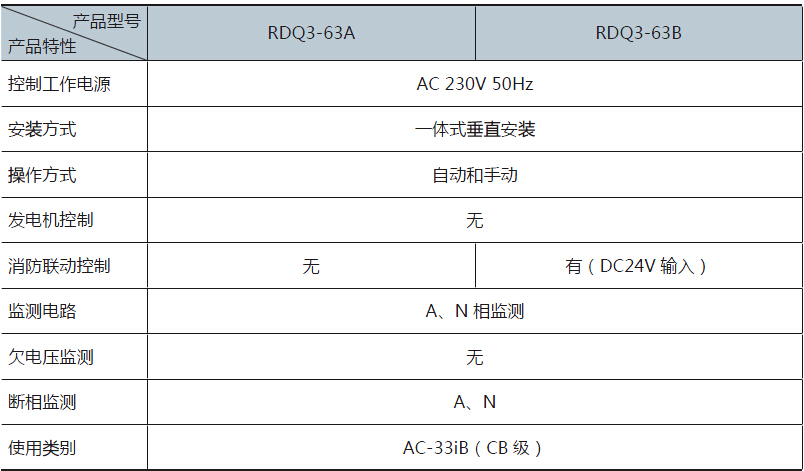

自動轉換開關電器根據工作電源的電壓狀態，以及用戶所設置的工作方式，決定是否從一個電源轉向另一個電源。它的功能取決于其所配置的控制器，控制器包括A、B 兩種型號的控制器，其具備的主要功能和特性如下表所示：

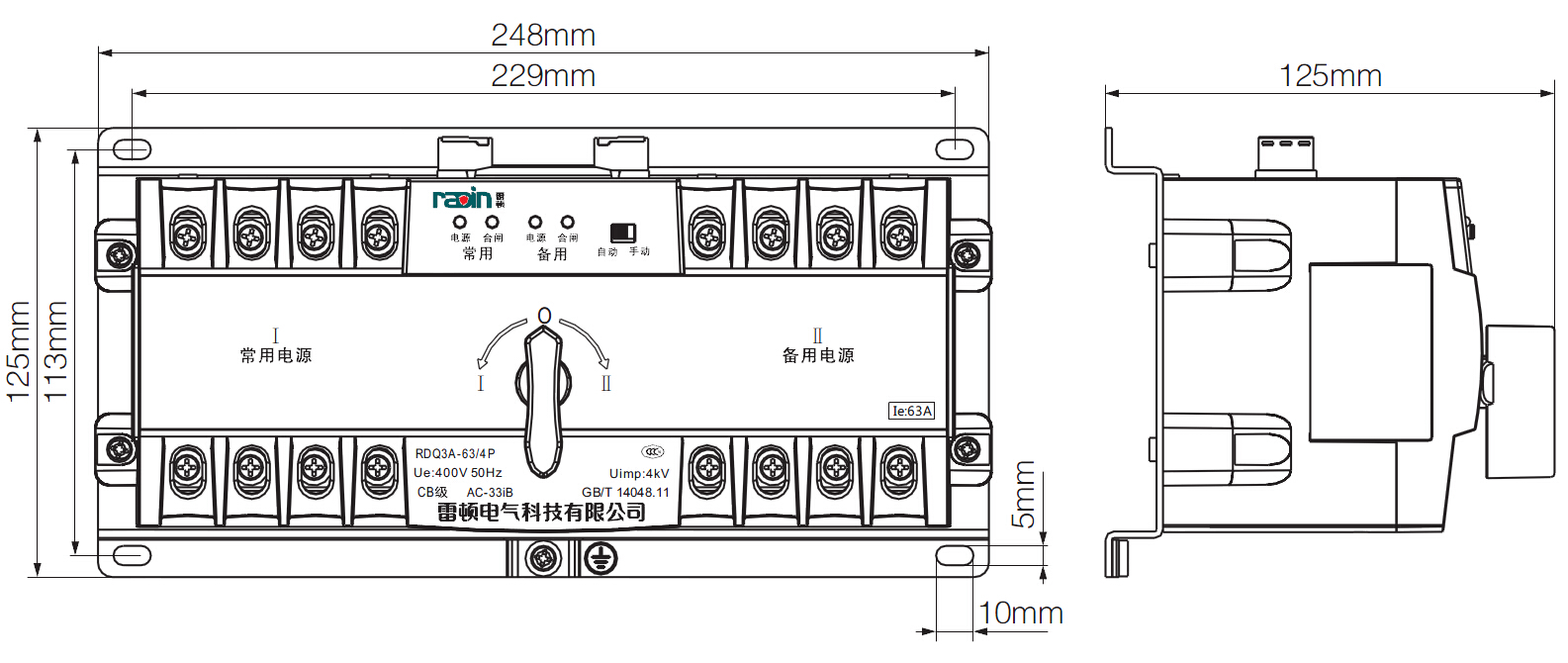

外形及安裝尺寸
