適用范圍
全新設計的RDQ3NX-A/B/C/D 系列自動轉換開關電器是基于對自動轉換開關電器技術的深入研發，從產品結構、控制單元、執行單元、電磁兼容等各方面均進行了全新設計，全面顛覆傳統自動轉換開關電器的設計理念。本產品結構緊湊，易于安裝；模塊化設計，提高產品供電的連續性，節能效果優于其他同類產品。主要適用于交流50Hz，額定電壓400V，額定工作電流不大于63A 的兩路中性點接地電源系統中，因一路電源發生異常而進行電源之間的轉換，保證其供電的可靠性和安全性。
產品符合GB/T 14048.11 標準。
工作條件
● 周圍空氣溫度：-5℃ ~+40℃，且24h 平均值不超過+35℃；
● 大氣條件：大氣的相對濕度在周圍最高溫度+40℃ 時不超過50%，在較低的溫度下可以有較高的濕度，在最濕月的月平均最低溫度+25℃時，該月的平均最大相對濕度為90%，并考慮到因溫度變化在表面上的凝露。
● 海拔高度：安裝地點的海拔不超過2000m；
● 污染等級：安裝地點的環境污染等級為3 級。
技術性能

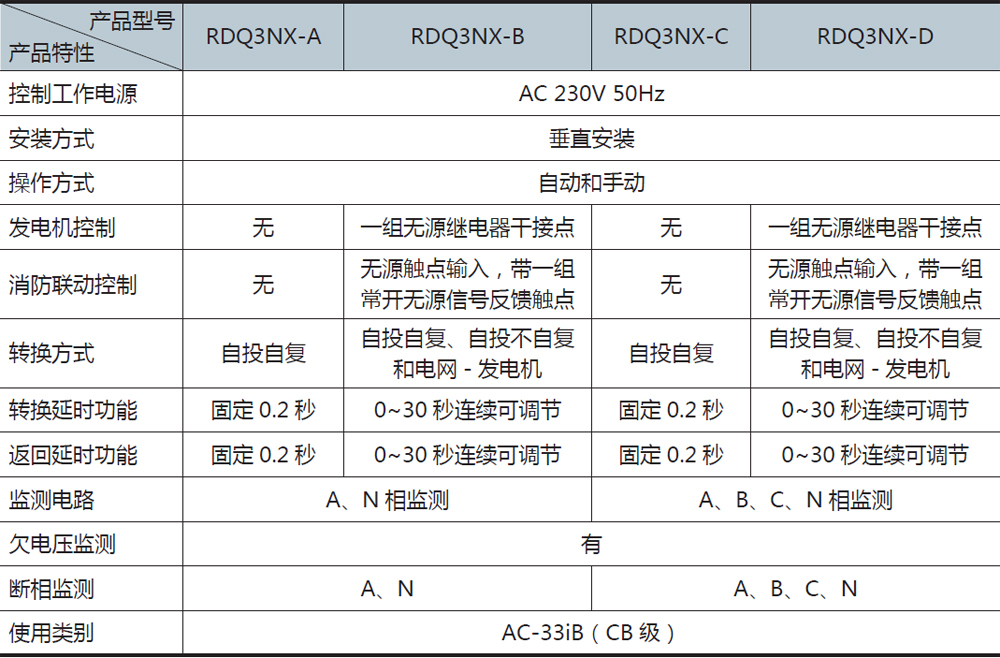

自動轉換開關電器根據工作電源的電壓狀態，以及用戶所設置的工作方式，決定是否從一個電源轉向另一個電源。它的功能取決于其所配置的控制器，控制器包括A、B、C、D 四種型號的控制器，其具備的主要功能和特性如下表所示：
基本結構

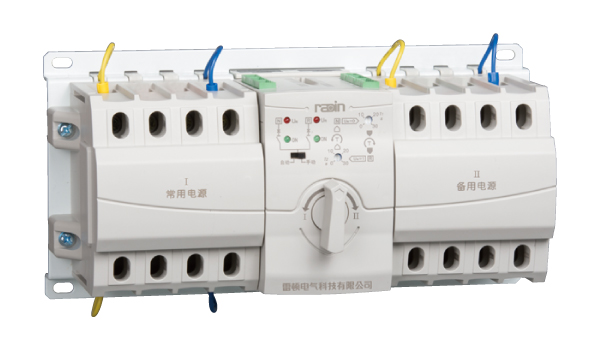

RDQ3NX-A/B/C/D 系列自動轉換開關電器是由兩臺小型斷路器及其附件、機械聯鎖傳動機構、智能控制器組成。產品分為A型、B型、C型、D型四種控制結構，A型為基本型、B型為智能型，C/D型為改進型，在A/B型的基礎上增加三相取樣檢測功能，同時安裝在自動轉換開關電器內的斷路器保持了原有的過載和短路保護功能。
產品特點

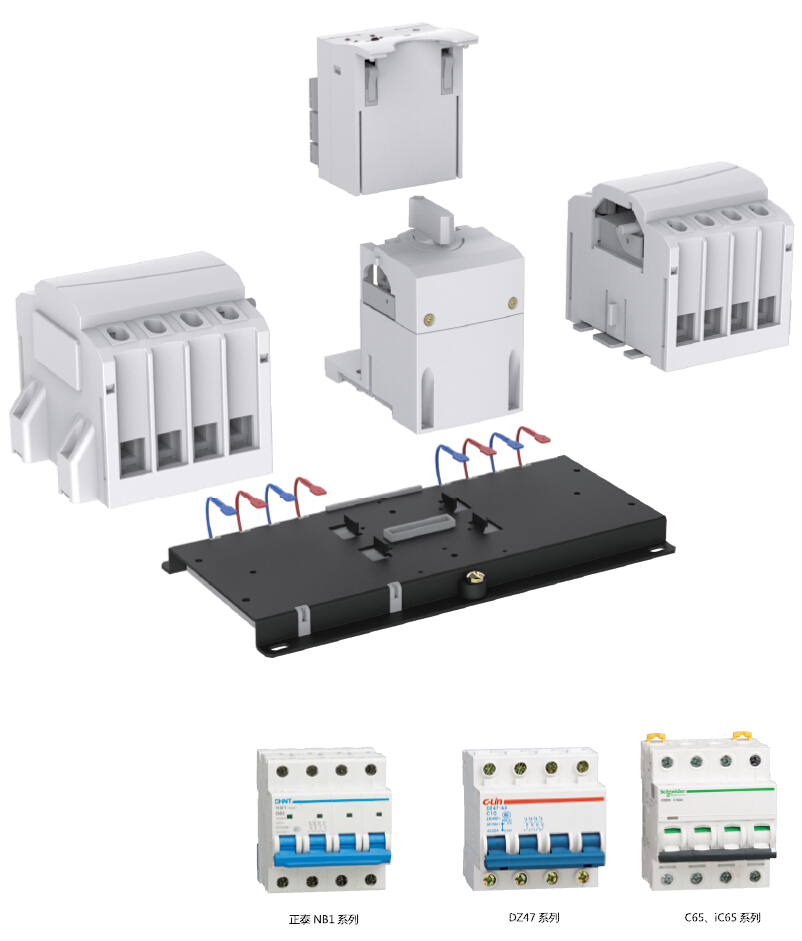

產品采用模塊化設計，執行元器件、傳動機構、控制電路完全獨立更換方便。
1、機械聯鎖裝置采用齒輪傳動，徹底杜絕了同時合閘的可能性；
2、產品外形小巧，是目前市場上最小的同類型產品；
3、控制器控制電路布局采用工作電源和采樣電源與單片控制分離，從硬件結構上克服了電磁干擾；
4、產品工作電源電壓：AC 230V;
5、產品運行功耗小，最大峰值功耗為4.8W，僅為其他同類型號產品功耗的20%；
6、產品功能齊全，具備啟動發電機、消防聯動、合閘延時等功能；
7、模塊化設計，各部件互換性能好，安裝方便；
8、可安裝多款執行斷路器；
