適用范圍

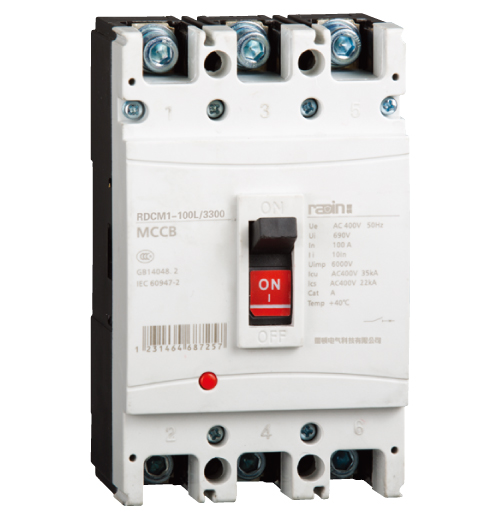

RDCM1 系列塑料外殼式斷路器( 以下簡稱斷路器) 適用于交流50Hz，額定絕緣電壓690V(63 型為500V)，額定工作電壓至400V，額定工作電流從6A 至800A 的配電網絡電路中，用來分配電能和保護線路及電源設備免受過載、短路、欠電壓等故障的損壞。同時也能作為電動機的不頻繁起動及過載、短路、欠電壓保護。該斷路器具有體積小、分?jǐn)喔?、飛弧短( 或無飛弧) 等特點，是用戶使用的理想產品。斷路器垂直安裝( 即豎裝)，亦可水平安裝( 橫裝)。接線方式可選擇板前和板后接線及插入式接線。
產品符合GB14048.2 標準。

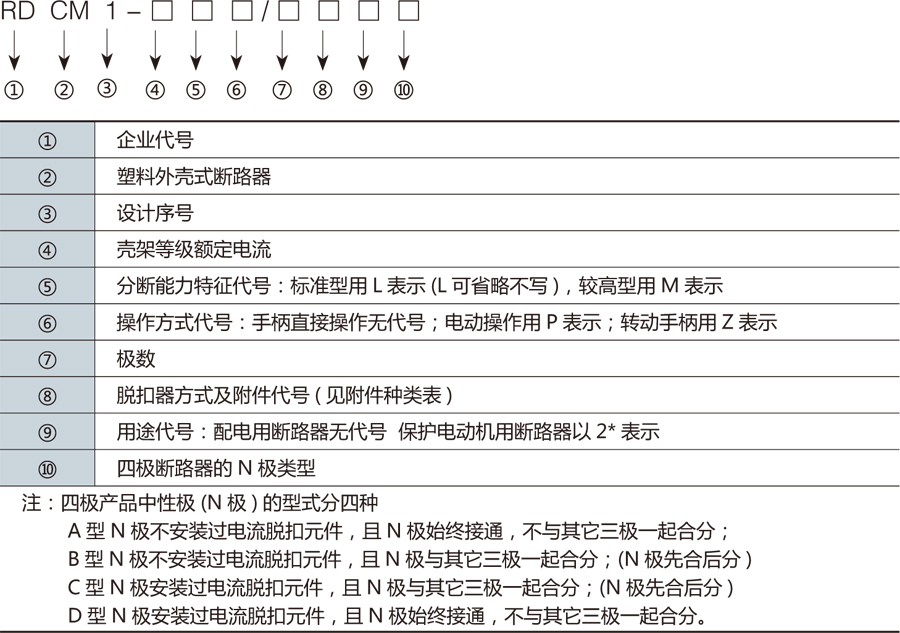

型號含義

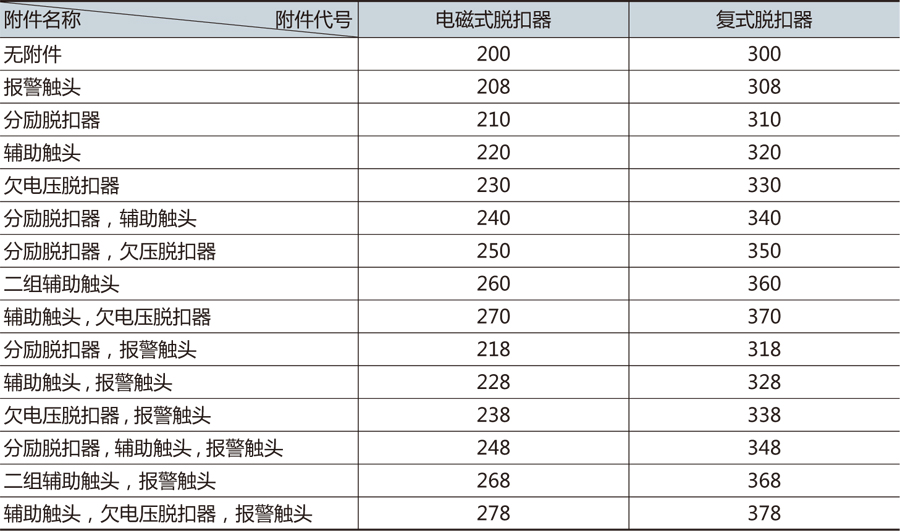

附件種類
產品分類
● 按分?jǐn)嗄芰Ψ郑篴 標準型(L 型) b 較高型(M 型)；
● 按接線方式分：a 板前接線 b 板后接線 c 插入式；
● 按操作方式分：a 手柄直接操作；b 轉動手柄操作；c 電動操作；(63~225 型為電磁鐵式，400~800 型為電動機式)
● 按極數分：三極；四極。
正常工作條件
● 安裝地點的海拔不超過2000m。
● 周圍空氣溫度：
1) 周圍空氣溫度上限不超過+40℃，下限溫度不低于-5℃；
2) 周圍空氣溫度24h 的平均值不超過+35℃；
3) 周圍空氣溫度超過40℃時，應注明特殊訂貨或降容使用。
● 大氣條件：
大氣相對濕度，在周圍最高溫度+40℃時不超過50％，在較低溫度下可以有較高相對濕度，在最濕月的月平均最低溫度不超過+25℃時，該月月平均最大相對濕度為90％，并考慮溫度變化發生在產品表面上的凝露。
● 污染等級：3；
● 防護等級：IP20。

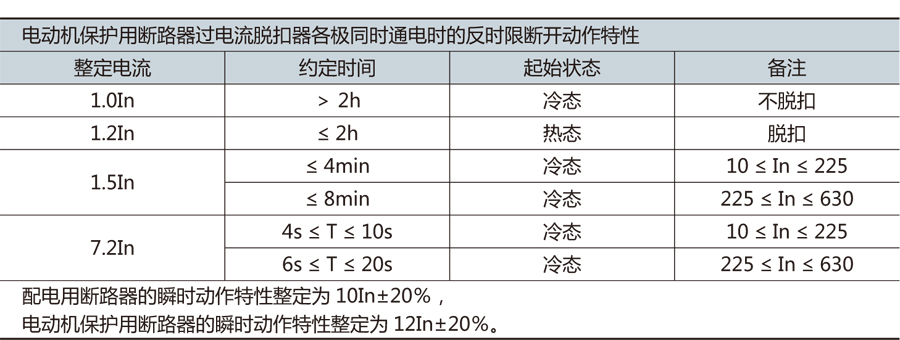

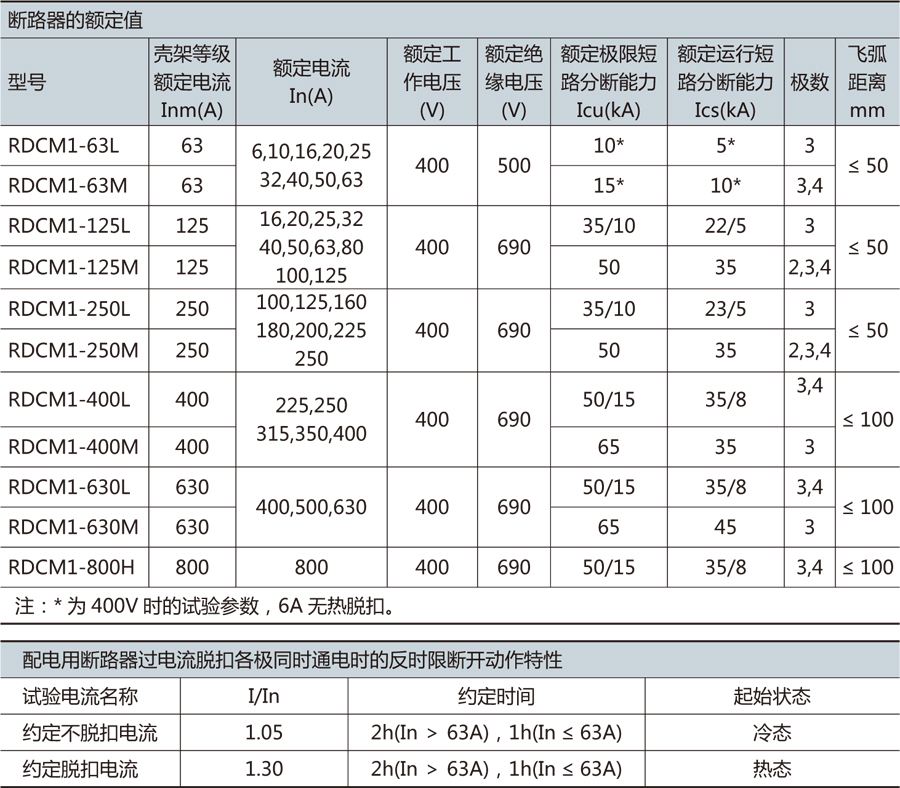

主要技術參數

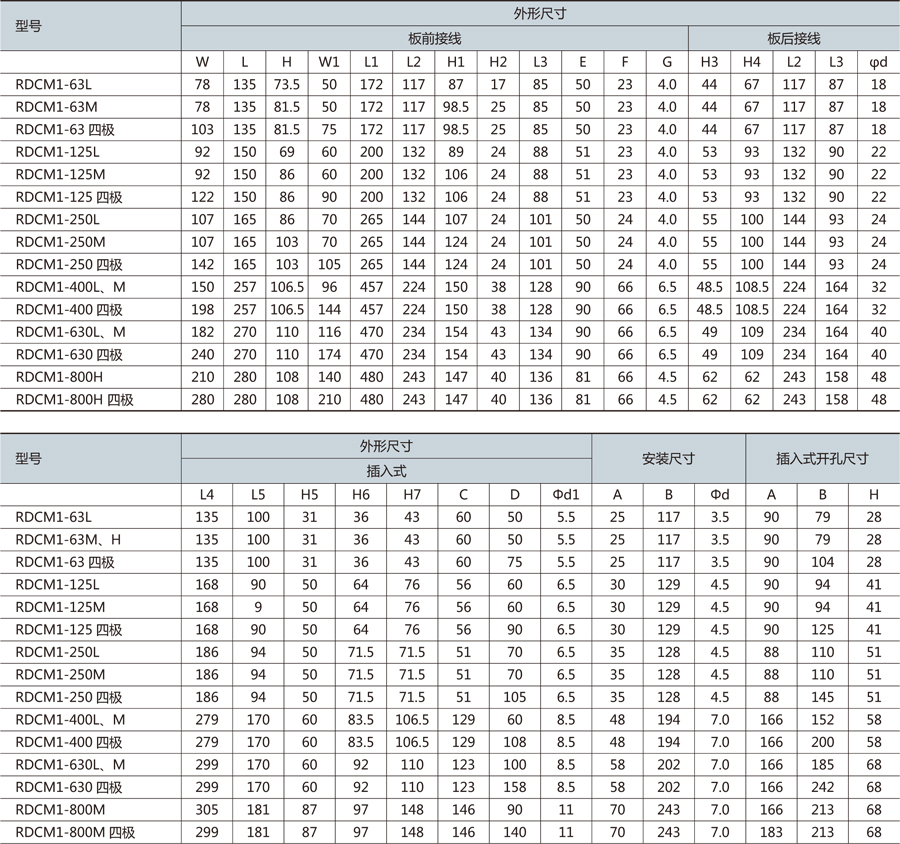

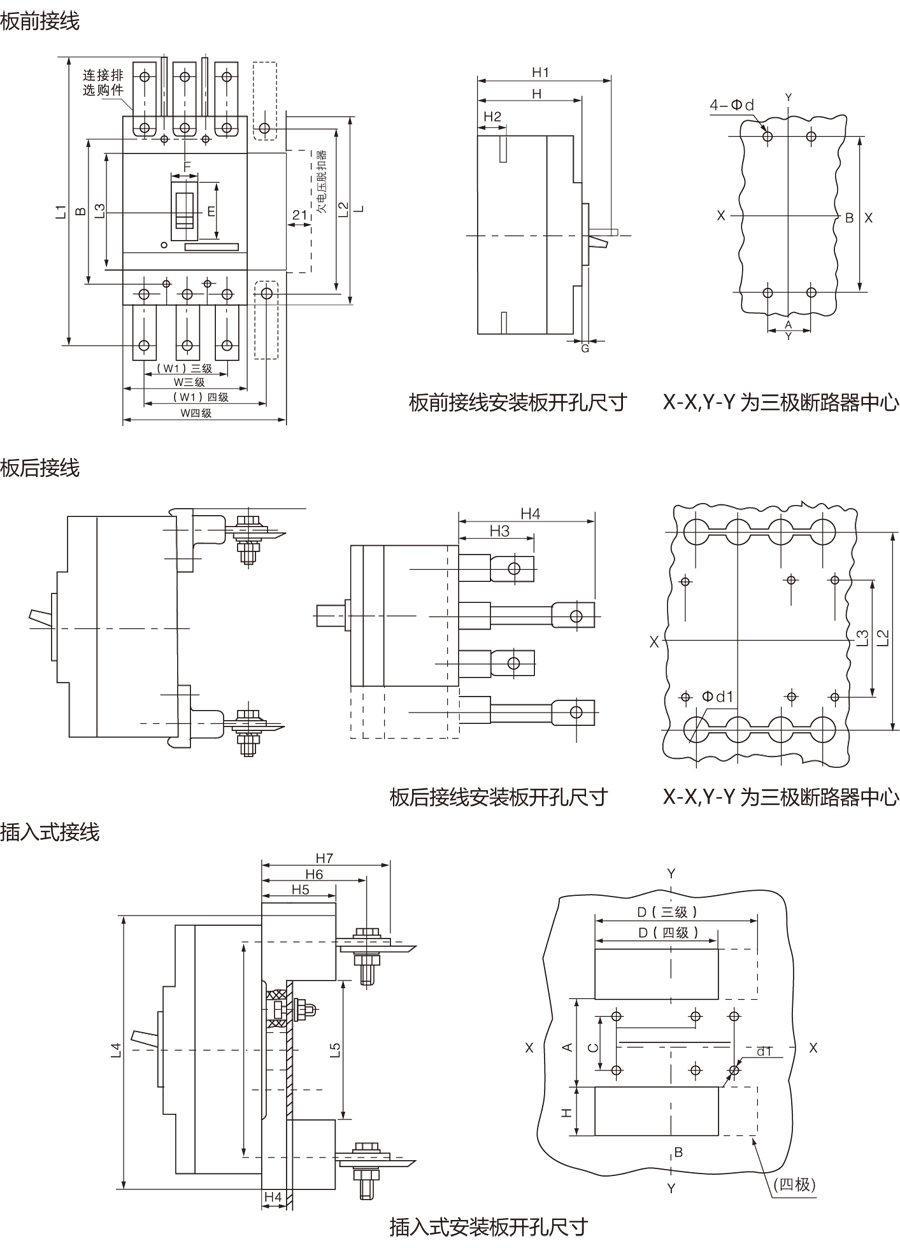

外形及安裝尺寸
訂貨須知
訂貨時應注明產品型號、額定電流、內部附件( 見表)、極數、保護種類( 配電保護，電動機保護)、數量等，如未注明特殊接線方式，我公司統一按板前接線供貨。
例如：訂購RDCM1-225M，180A，四極，帶欠壓和輔助功能，數量10 臺，訂單表示為：RDCM1-225M/4370，180A，10 臺。
